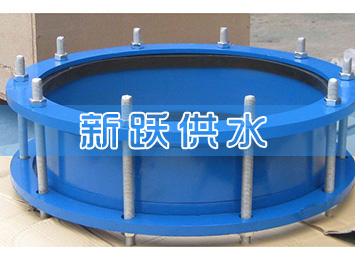

XYSSJB型壓蓋式松套伸縮接頭
壓蓋式松套伸縮接頭型號SSJB（GB/T12465-1999)或AY（GB/T12465-2002)型，壓蓋松套伸縮接頭使管道連接簡便，快速，安裝，可靠。壓蓋式伸縮接頭產品結構設計合理,密封性能可靠。
【語義】是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
【公稱通經】DN50mm-DN3200mm
【密封材料】NBR
【制造標準】GB12465-2002。
【傳力接頭的材質】主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
【適用范圍】本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
【常用型號】VSSJAFG(CF)型單法蘭松套傳力接頭，VSSJAF(C2F)型雙法蘭松套傳力接頭，VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭
訂購熱線：1314-0182-505

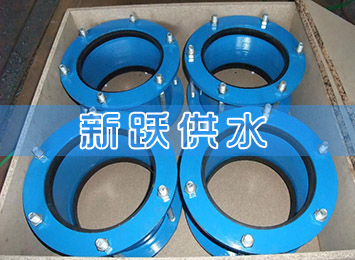

XYSSJB型壓蓋式松套伸縮接頭
XYSSJB（AY）型壓蓋式松套伸縮接頭說明：
壓蓋式松套伸縮接頭型號SSJB（GB/T12465-1999)或AY（GB/T12465-2002)型，壓蓋松套伸縮接頭使管道連接簡便，快速，安裝，可靠。壓蓋式伸縮接頭產品結構設計合理,密封性能可靠。
XYSSJB（AY）型壓蓋式松套伸縮接頭安裝：
壓蓋式松套伸縮接頭兩端采用承插連接,安裝,拆卸簡便,壓蓋松套伸縮接頭適合連接輸送水,油,氣及顆粒粉狀物的鋼管,鑄鐵管,球墨鑄 鐵管,PVC管,ABS管等,壓蓋松套伸縮接頭在連接管子的同時能補償管道一定范圍內的軸向位移及撓曲,偏心。
XYSSJB型壓蓋式松套伸縮接頭使用范圍：
壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
XYSSJB（AY）型壓蓋式松套伸縮接頭價格：
如您需要我廠生產的SSJB型松套伸縮接頭，想要咨詢其價格，就請來電咨詢我們0371-64100977，也可以聯系我們的企業QQ：651321950，我們有專門的網上客服為您詳細解答！
XYSSJB型壓蓋式松套伸縮接頭
序號 | 名稱 | 數量 | 材料 |
1 | 壓蓋 | 2 | QT400-15、Q235A、ZG230-450、1Cr13、20 |
2 | 套筒 | 1 | Q235A、20、16Mn、1Cr18Ni9Ti |
3 | 密封圈 | 2 | NBR、CR、FPM、NR |
4 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
5 | 螺母 | n | Q235A、20、1Cr18Ni9Ti |
公稱通徑 | 管子外徑 | 外形尺寸 | n-Th. | |||||
短型 | 長型 | D | 0.25-1.6 | 2.5-6.4 | ||||
L1 | L | L1 | L | |||||
65 | 76 | 120 |
148 | 180 | 208 | 155 | 4-M12 | 4-M12 |
80 | 89 | 165 | ||||||
100 | 108 | 190 | 4-M16 | |||||
114 | 195 | |||||||
125 | 140 | 225 | ||||||
150 | 159 | 160 | 220 | 245 | 4-M16 | 6-M16 | ||
168 | 255 | |||||||
200 | 219 | 310 | ||||||
225 | 245 | 335 | ||||||
250 | 273 | 163 | 223 | 375 | 6-M20 | 8-M20 | ||
300 | 325 | 160 | 213 | 220 | 273 | 440 | 10-M20
| |
350 | 355 | 470 | 8-M20 | |||||
377 | 490 | |||||||
400 | 406 | 520 | ||||||
426 | 540 | |||||||
450 | 457 | 570 | 10-M20 | 12-M20 | ||||
480 | 590 | |||||||
500 | 508 | 625 | ||||||
530 | 645 | |||||||
600 | 610 | 730 | ||||||
630 | 750 | |||||||
700 | 720 | 850 | 12-M20 | 14-M20 | ||||
800 | 820 | 230 |
295 | 290
| 335 | 965 | 12-M24 | 16-M24 |
900 | 920 | 1065 | 14-M24 | 18-M24 | ||||
1000 | 1020 | 1165 | ||||||
1200 | 1220 | 1365 | 16-M24 | 20-M24 | ||||
1400 | 1420 | 310 | 370
| 1590 | 18-M27 | 24-M27 | ||
1500 | 1520 | 1690 | ||||||
1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||||
1800 | 1820 | 2000 | 22-M27 | 30-M30 | ||||
2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||||
2200 | 2220 | 320 | 380 | 2420 | 26-M30 | |||
2400 | 2420 | 2635 | 28-M30 | |||||
產品廣泛用于給水、排水、污水處理廠、電力、冶金、城建、石油化工、環保等大中型企業，嚴格按照國家標準設計生產，特殊規格型號可按用戶需要和要求訂做。
技術要求:
1.伸縮接頭的套管和法蘭盤的材料為20;螺栓材料為35;制動螺釘材料為2CR13。橡膠圈材料:介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III-2。
2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。
3.一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。
伸縮接頭應進行水壓實驗:
1.DN65-150，以Pm=2.4mpa進行密封性實驗;
2.DN200-400，以Pm=1.5Mpa進行密封性實驗;
伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12465-2007，替換GB/T12465-2002及GB/T14414-1993
安裝說明
A. 先把中間壓蓋螺母松開，使密封圈處于幾乎不能工作狀態，然后再調整短管，調整的尺寸按1/2ΔL為最佳，再調整好接頭，并去掉螺柱的第一個螺母，使管道通心，并使螺柱的頭對準管道法蘭孔，便可進行一端安裝。
B. 螺母加壓要對稱，逐步扭緊。
C. 再安另一端法蘭，方法類推。
D. 對稱逐漸壓緊壓蓋螺母，以適為可。
E. 工作時，發現局部密封不嚴，可在局部壓緊壓蓋螺母 ，以不泄漏為止，兩端密封不嚴，逐步擰緊法蘭兩端螺母，至不漏為止。
原材料苛刻把關！XYSSJB（AY）型壓蓋式松套伸縮接頭質量的好壞，原材料起著決定性作用！新躍管道利用多年的生產經驗，確定了一批質量穩定的XYSSJB（AY）型壓蓋式松套伸縮接頭原料供應商，并在每批原料進廠時都進行苛刻的質量把關，確保能生產出質量上乘的XYSSJB（AY）型壓蓋式松套伸縮接頭！成品出廠嚴格質檢！再完善的生成管理流程，產品偶然出現次品，新躍人能做的就是，在全面優化生成過程的同時，嚴格成品質檢，大批量，多批次的產品檢驗，為您提供高品質的XYSSJB（AY）型壓蓋式松套伸縮接頭并確保供水、給排水解決方案完美實施。
凡使用我廠產品，一律按國家“三包條例”實行三包。包修期一年內， 我廠可免費派技術員到用戶處安裝調試，傳授技術，終身供配件，保證用戶滿意放心！ 客戶購買前，廠方免費派工程技術人員到用戶現場為用戶規劃場地、設計最佳流程方案；購買后，將免費指派專門的售后服務人員，到達現場指導客戶安裝調試，協助客戶規劃和管理設備，直達用戶滿意為止。
